日本东京精密|三坐标AXCEL
2018-6-28 14:20:03

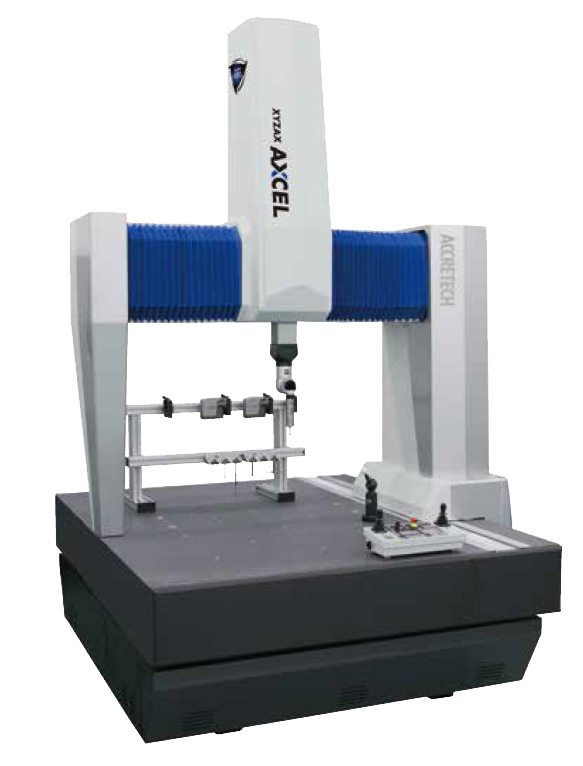

集高精度、高速度、高耐环境性于一身,多种多样的测量方式,三坐标测量机的全球标准。




■最高等级精度,最大容许长度测量误差:

  E0, MPE:1.8 + 3L/1000 µm*1                                            *1 温度条件:18~22℃

  XYZAX AXCEL 采用全新开发高刚性Y轴导轨,通过上下左右4个方向气浮支持结构,实现最高等级精度。


■精度保证温度范围大  15~30℃

  采用全新设计外罩,避免X轴导轨、Y轴支撑部直接受到温度变化的影响。

  此外,引入抑制辉长石定盘变形的结构,是温度变化造成的影响最小化。


■全新开发驱动机构实现超高速度

  驱动速度  最大  700mm/sec  ;  加速度      最大 2300mm/sec²

  采用新开发的驱动机构,实现各轴高速且安定的驱动。从过去的皮带驱动变为新开发的驱动方式,大幅提升了运动性能。

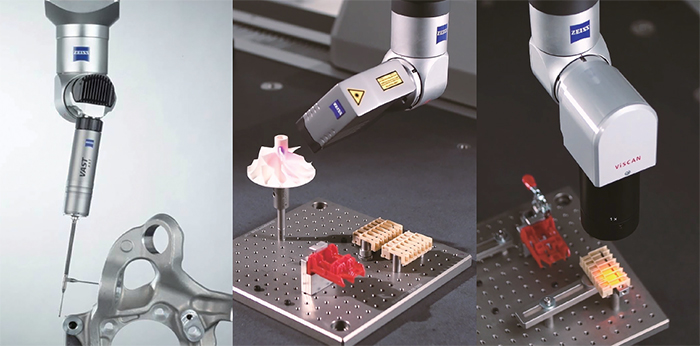

■也可对应非接触测量,根据需求可安装各种各样的测头

  RDS-C5是XYZAX AXCEL RDS标配的自动旋转测座。水平方向·垂直方向均可以5°间隔进行±180°回转,能提供5184个测

  量角度方位。实现了极精细的测量角度,可测量复杂形状的工件。
