Pixmile视觉检测系统应用案例~马达后盖缺陷检测
2021-3-19 10:41:10

Pixmile视觉检测系统在现代生产中的应用场景越来越广泛,今天我们用一个已经完成的项目给大家做个简单的演示,让大家有更直观的了解。

■背景介绍

传统的马达组装行业,很多工序都要用人工的方式去检查每个组合部件的缺陷,而生产线上的量是非常大的,检查员在长时间的工作下,本就容易出现错检、漏检,加上量大,错检、漏检的概率就大大提升,从而影响产线的流畅性和产量。

■应用需求

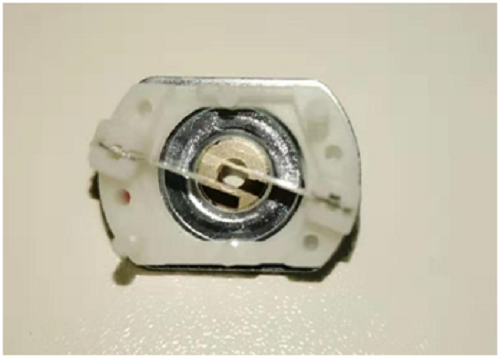

此次展示的案例是马达后盖,工件中间有两片金属弹片,金属弹片容易出现开裂、位移,从而导致金属弹片之间的间隙发生变化,影响组装。在检测金属弹片时,需要兼顾底部黄色铜环是否存在异物或磕碰等瑕疵。具备以上功能的同时,还要跟客户现有的流水线配合,实现在线检测。


■解决方案

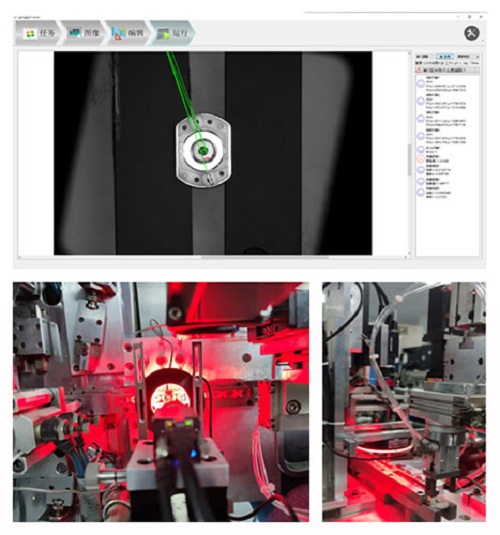

将专用的工业相机、镜头装配在生产机台上,由于设备有中空孔,为保证成像,选用同轴光源。当待检工件到达检测位时,生产设备触发相机对待检工件拍照。


 Pixmile视觉检测系统会根据得到的数据进行快速分析,判定为OK或者NG,并输出相应的结果在图形界面上进行实时显示。与此同时,信号提供给机械手,机械手根据结果将工件放置在不同的位置,完成整个在线检测流程。


■其他亮点

在对应客户在线缺陷检测的同时,Pixmile软件还可以完成很多其他的事情:比如尺寸测量,毛边及披锋的检测等。更重要的是,已安装在客户现场使用的检测系统,即使客户产线废弃,需要更新产品的时候,Pixmile也能够通过调整新的模板,对应新产品的检测,真正实现一机多用,大大减轻了成本。

如果您对这款视觉检测软件感兴趣,欢迎您随时咨询我们,我们希望与您有更多的交流!
