上一期我们介绍了日本大阪精密以及其齿轮啮合仪最常见的机型：GTR-4LS。这一期，我们将介绍其另外一款全自动齿轮测量仪：齿轮测量中心，也叫齿形齿向测量仪-CLP系列。

       其实这是一台可以测量各种形状的直齿圆柱齿轮、斜齿圆柱齿轮的设备。它不仅可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具；还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、凸轮等工件。广泛应用于汽车、机床工具、仪器仪表、航空、航天制造行业。

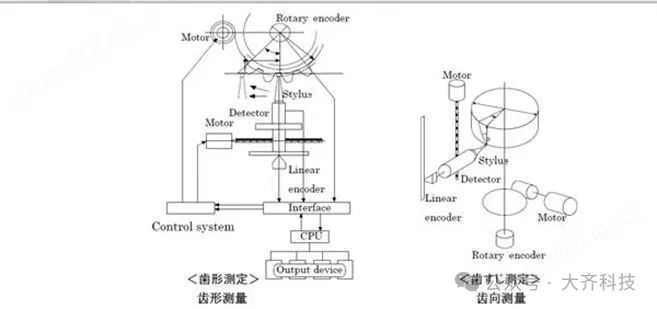

测量原理

       主流机型：CLP15SF机型、CLP35SF机型

       GC-1HP自1985年投入市场，30多年以来深受客户和市场的好评，现已升级到新机型CLP-15SF。同时销售台数超过1000台的CLP系列也扩充了新机型CLP-35SF。两种型号均采用直驱机构和伺服电机控制等多种关键技术，实现了测量精度的稳定性。

       CLP-15SF适用于测量电子机械、精密机械等领域广泛使用的烧结合金、塑料小模数齿轮的测量。CLP-35SF适用于汽车、工程机械的变速箱等高负荷齿轮的测量。

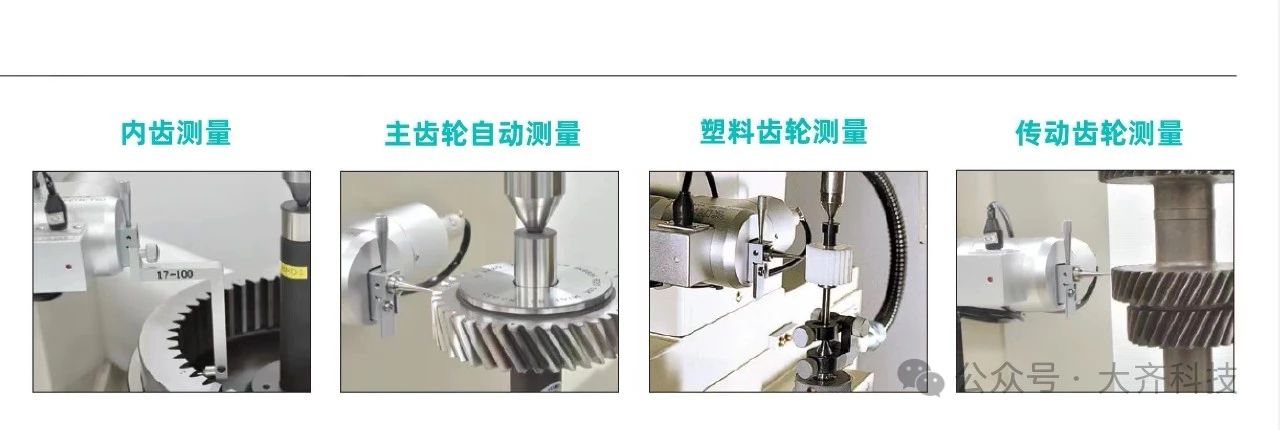

各种应用场景

       齿轮测量中心的主要特性

       采用伺服电机后提高了机器的静肃性。主轴回转轴采用直驱机构，直接轴直接连接伺服电机，与伺服控制配合，消除了反向间隙，大大提高了测量过程中的静肃性。

       凭借高刚性的机器本体和床身实现测量精度的稳定性。与原先机型一致，在保持了人工刮研作业的基础上，床身加强了高强度骨架结构，并把回转轴装配在床身上，实现了测量精度的稳定性。

       设备耐久性和测量精度的提高。对于考量测量设备最重要的稳定性而言，凭借常年的生产制造经验，大阪精密在设备的机械硬件和系统软件方面都采用了最优化的零件。比如在导轨部分，为了长期维持高精度，采用了高刚性耐用树脂导轨Tuicite®。

       设备操作简单快捷，一次装夹被测齿轮后，通过启动对应程序，即可自动完成齿轮齿廓、螺旋线、齿距、径跳测量项目的检测，并出具检测报告。

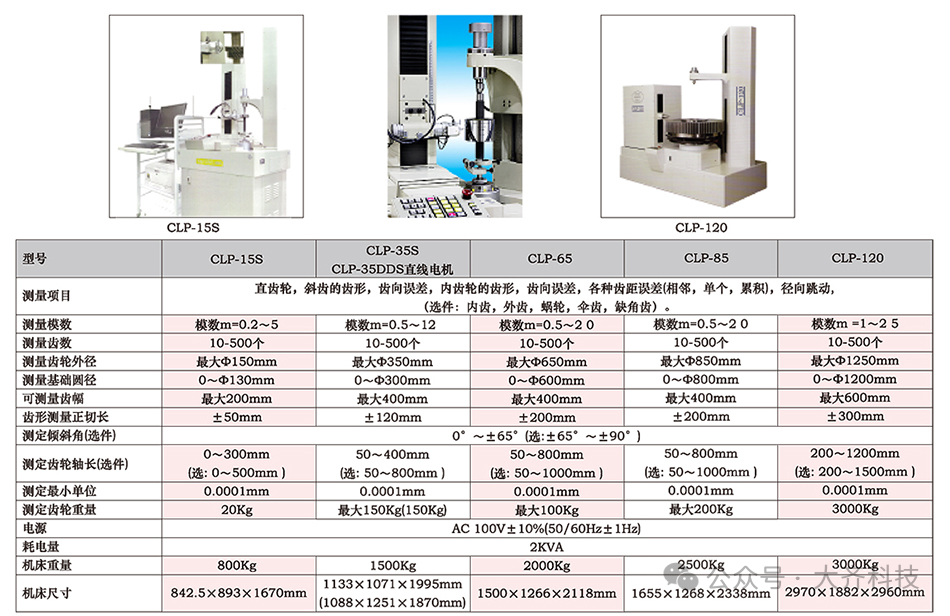

       常用机型基本测量参数

       齿轮测量中心可测量齿轮的齿廓偏差（Fα、ffα、fHα）螺旋线偏差（Fβ、ffβ、fHβ）、齿距偏差（Fp、fpk、fpt），径向跳动等（Fr） 等，并且在配置对应的选配软件后还可测量滚刀、插齿刀、剃齿刀、蜗轮、蜗杆、锥齿轮、凸轮等工件的相应参数。

       篇幅有限，想要了解更多关于齿轮测量中心的内容，欢迎拨打我们的电话：0755-23998630。

       深圳市大齐科技是大阪精密在中国地区的特约代理商，我们得到厂家的专业培训并被授予资格，为您提供优质的售前、售后服务。实现新机采购、售后维修、保养、零部件更换等一条龙服务，解决客户的后顾之忧。
