测针回转型圆度仪R76A
2018-3-12 15:30:42

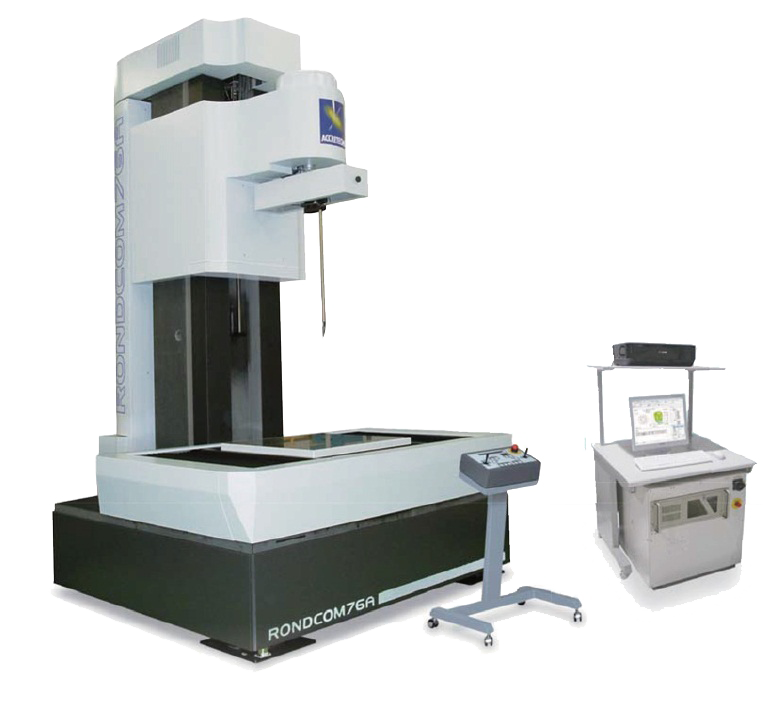

 圆度和圆柱度测量机RONDCOM 76A

( 传感器旋转型)



             特 点

                                   ■旋转精度0.04μm (JIS B7451)


                                   立柱直线度精度1.3μm/700mm (使用700mm长轴测量具)


                                   ■在行业内首次在X、Y、Z、θ各轴采用高精度空气轴承

                                      此外,立柱、基座、R 轴使用的是辉长岩,随使用时间发生的变化小。长期保证最高水平的高精度。


                                   ■搭载全自动7 轴控制功能


                                   ■保证XY 工作台、R 轴的直线度精度

                                      通过保证工作台的直线度精度,可测量缸体那样的缸孔间的平行度。


                                   ■最大驱动速度100mm/sec,缩短测量数据,提高效率


                                 ■实现多个工件的全自动测量


                                 ■零件测量程序自动调用功能 (选配)


                                 ■承载重量 可对应1吨 (选配)


                                 ■Z轴行程 可对应1500mm (选配)

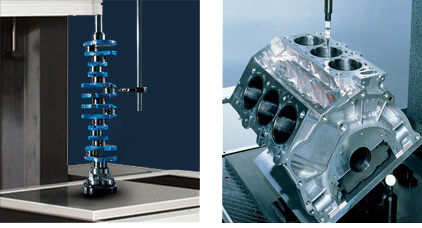

             示例


曲轴                                              缸体
