产品概述

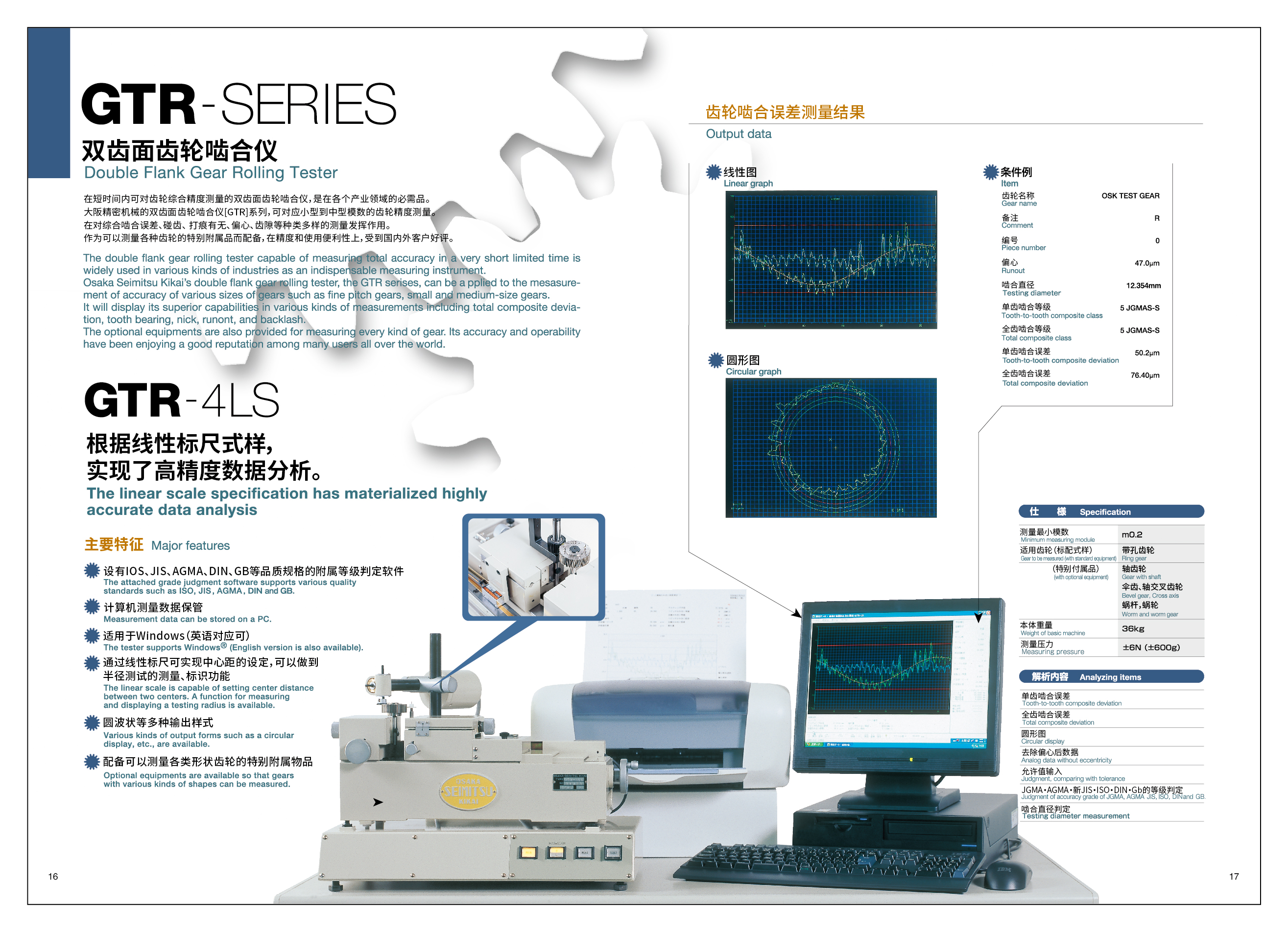

GTR-4LS 是日本大阪精密机械株式会社（Osaka Seimitsu Kikai）推出的线性标尺式双齿面齿轮啮合仪。 通过将被测齿轮与标准齿轮在无背隙状态下啮合旋转，利用线性编码器读取中心距变化量， 配合专用计算机软件进行数据解析，实现对齿轮综合精度的全面评价。
该机型在原 GTR-4 型基础上进行了现代化升级，将传统记录计（E-010/E-020）替换为 PC 测量系统， 记录方式升级为打印机方式。适用于从小型精密齿轮到中型齿轮的精度检测， 广泛应用于汽车、机器人、精密机械等制造领域的品质管理。
主要特点
国际标准等级判定
内置等级判定软件，支持 ISO、JIS、AGMA、DIN、GB 等多种国际品质规格，自动判定齿轮精度等级。
PC 数字化测量
配备个人电脑及专用软件（支持日语/英语），测量数据可完整保管于计算机中，便于追溯分析。
多种输出样式
支持线性图、圆形图等多种结果显示方式，直观展示啮合误差的分布与趋势。
丰富可选附件
配备轴齿轮、伞齿轮、蜗杆蜗轮、内齿轮等各类夹具，可测量多种形状的齿轮，一机多用。
线性标尺高精度
采用线性标尺替代传统记录计，实现中心距的精确设定，支持测试半径的测量与标识功能。
自动合格判定
支持容许值预设，自动进行 OK/NG 判定。可选配自动选别计数器，实现打痕、偏心、尺寸三类项目实时判定。
技术规格
| 型号 | GTR-4LS |
|---|---|
| 制造商 | 大阪精密机械株式会社 (Osaka Seimitsu Kikai) |
| 测量项目 | 双齿面啮合综合误差 (Double Flank Composite Test) |
| 适用齿轮 | 直齿轮、斜齿轮（标配：带孔齿轮 / 可选：轴齿轮、伞齿轮、蜗杆蜗轮、内齿轮） |
| 中心距范围 | 11~130mm |
| 测量压力 | -10~+25N (-1.0~+2.5kg) |
| 主轴驱动 | 电机驱动 (Motor drive) 0.6~8 r.p.m. |
| 检测方式 | 线性编码器 (Linear Encoder) |
| 本体尺寸 | 约 825 x 456 x 472mm |
| 本体重量 | 约 36kg |
| 电源 | AC100V 50/60Hz 1KVA |
| 操作系统 | Windows（支持日语/英语） |
测量分析项目
测量原理
将被测齿轮与标准齿轮（Master Gear）在无背隙（无间隙）状态下压紧啮合旋转。 由于齿轮的各种误差（齿形误差、偏心、打痕等），两者的中心距离会产生微小变化。 该变动量通过线性编码器读取，由配套的计算机软件进行记录和分析， 并与各国际标准的容许值进行比较，最终判定齿轮的精度等级与合格性。
标准齿说明
标准齿（Master Gear）是啮合测量的核心基准件。当被测齿轮的齿形、模数、压力角与标准齿相同时， 基本可使用同一标准齿进行测量。标准齿根据客户的齿轮参数单独定制，确保测量基准与被测齿轮完全匹配。
客户需提供：齿轮参数表（含模数、齿数、压力角、齿宽、内外径等 OBD 寸法信息）。
GTR 系列产品线
| 型号 | 中心距范围 | 本体重量 | 适用场景 |
|---|---|---|---|
| GTR-4LS | 11~130mm | 约36kg | 小型精密齿轮、塑胶齿轮 |
| GTR-25 | 105~250mm | 约300kg | 中小型齿轮量产检测 |
| GTR-30 | 58~300mm | 约120kg | 通用型齿轮检测 |
| GTR-40 | 110~400mm | 约450kg | 中型齿轮检测 |
| GTR-60 | 120~600mm | 约2,200kg | 大型齿轮高精度检测 |
