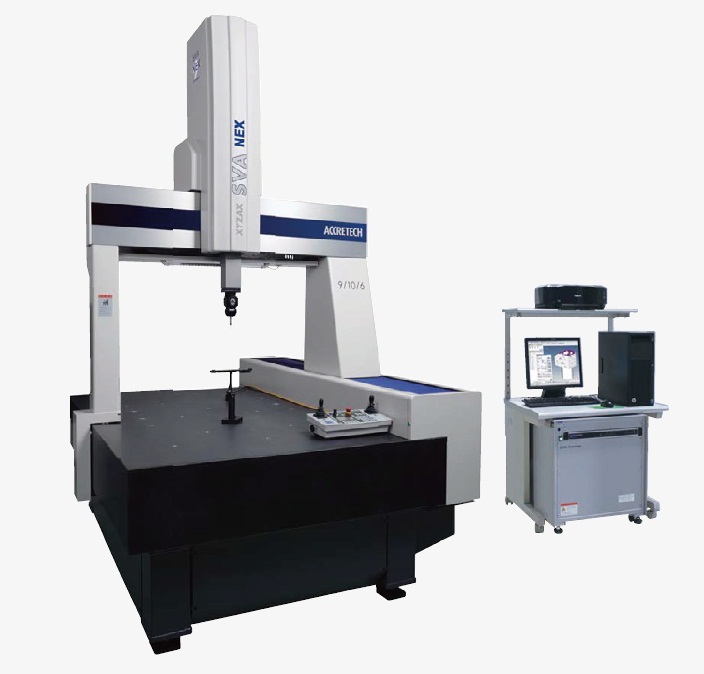

长期畅销机型 SVA 系列的升级版全新设计，以实现更高的精度更节能环保

■高测量精度

最大允许长度测量误差EO,MPE: 1.8+4L/1000μm

基于新规格: JIS B7440-2013 (ISO 10360-2009) 的评价方法

■新的设计

NEX 系列与更高端的FUSION NEX 机型使用相同的设计理念。

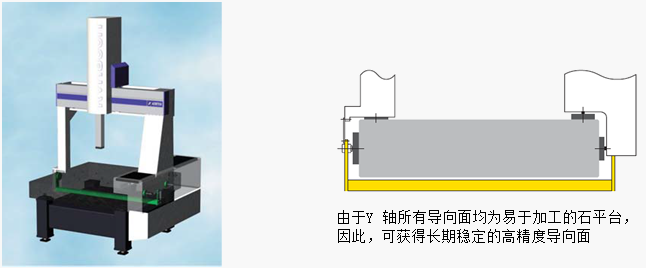

■动态刚性卓越的复式桥架结构

一般情况下，Y轴的导向面会在石平台右侧再设置1个导向面（副导轨）。复式架桥结构通过将石平台的两侧都作为导向面，可防止副导轨连接处（螺丝、粘着等）的老化，从而长期保证稳定的精度。结构简单，也提高刚性。同时，由于导向面易于加工，因此，可实现高精度。

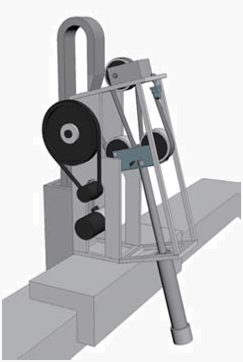

■抑制Z（上下）方向驱动时产生的振动、新开发的A.V.D（Anti Vibration Drive）机构

Z轴驱动时产生的振动是由驱动电机自身旋转不均导致的，单纯的摩擦驱动会将电机的振动直接传递到Z轴。

SVA NEX通过采用借助钢带驱动Z轴的机构，减轻了振动。

同时，在Z轴的重量平衡结构中采用了气缸平衡结构，实现了轻量化，并通过新设计的双重滑轮方式实现了紧凑化。

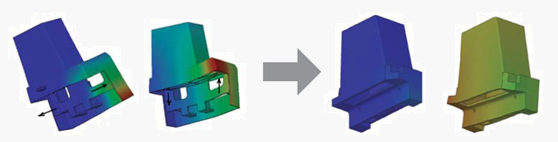

■通过CAE分析与采用单体壳提高机械刚性※及实现轻量化 ※与以往比提高150%

SVA系列凭借使用CAE技术的右Y支柱优化设计（零部件的一体化、轻量化、刚性提高），通过提高高速性能及缩小重复误差，实现了高速、高精度化。与传统机型相比，测量机整体提高了约1.5倍的刚性。

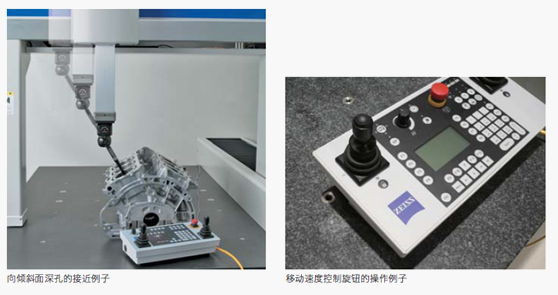

■将测量的基本操作凝缩到小型操作面板

可在机械坐标系和工件坐标系上利用操纵杆对各轴进行移动。在工件坐标系上的移动，易于接近倾斜面和深孔等。此外，由于移动速度控制旋钮在操作操纵杆时和驱动CNC时也一直有效，因此，可切实地确认安全和在狭窄场所进行操作。
